>>手押しポンプ部品

手押しポンプ 部品単位から販売

部品の購入は、手厚いサポートがあるところで。

手押しポンプ本体についてはこちらをご覧ください

弊社では手押しポンプの部品一つからの販売も行っております。

    レインワールドオリジナルサービス 「消耗部品20%OFFサービ ス」
  • 弊社でポンプ本体をご購入いただいたお客様には、将来、木玉等の消耗部品の交換の際には、部品価格から20%引きさせていただきます。
  • さらに3年間品質保証。稼働して消耗するピストン関連の部品プラスチック玉・木玉 (木、皮、弁、ロッド)の部分を除いては、3年間品質保証いたします。
  • 保証内容;通常のご使用で破損した場合は、1部品につき1回に限り無償で代替部品をお送りいたします。通常のご使用とは、改造をせず井戸ポンプとして、人 力で、1日1時間程度を目安として、井戸、河川等から水をくみ上げていただく利用を前提としております。

ピストン部は標準ではプラ玉仕様になっております。
木玉仕様への変更もできます。 手押しポンプ本体で木玉が膨張して動かなくなるのを防ぐため、木玉は10日以上水につけてから調整して発送しています。

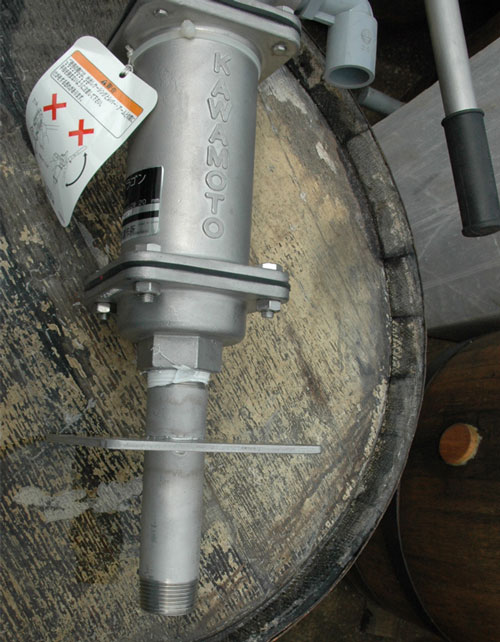

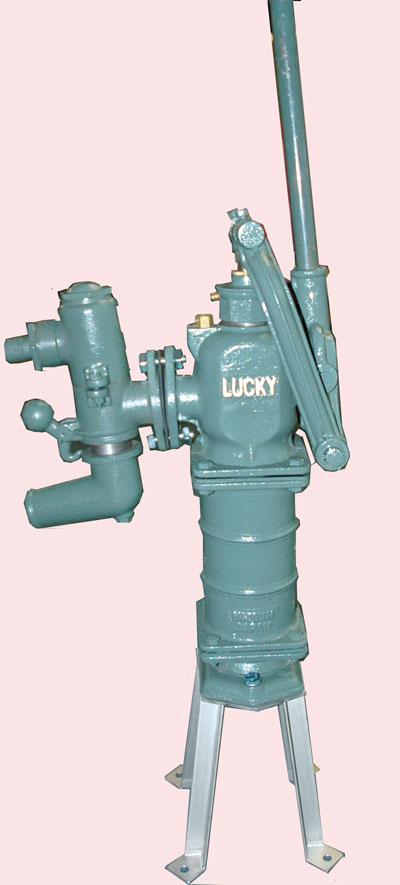

川本ポンプなど他社製品への互換性について

ポンプパーツ構成図をダウンロード

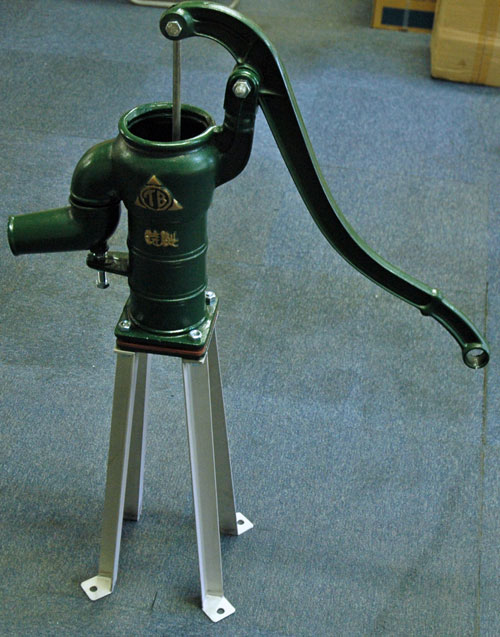

打ち込み型

打ち込み式手押しポンプの部品

    打ち込み式の部品
  • 本体(胴体)
  • ハンドル
  • 水口
  • 合ゴム
  • 玉下
  • ロッド
  • プラ玉もしくは木玉
  • ハンドル固定ボルト)
  • 水口固定ボルト
  • ロッド棒取付ボルト
  • 玉下取付ボルト

※ボルトは標準ではユニクロメッキです、ステンレスにも変更できます。
赤字の部品が台付き型と異なります。

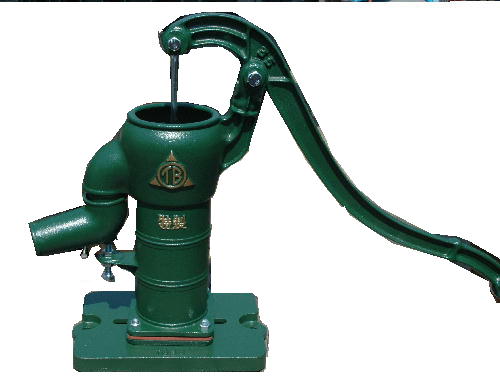

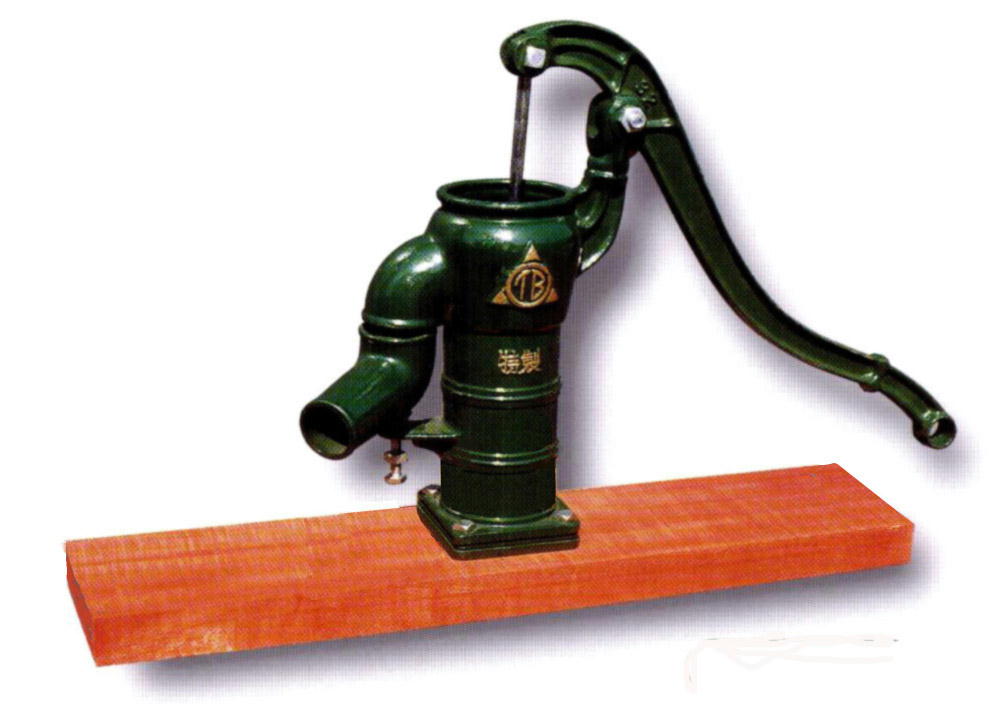

台付き型

台板式手押しポンプの部品

    台板式の部品
  • 本体(胴体)
  • ハンドル
  • 水口
  • ライト弁
  • 下次
  • ロッド
  • プラ玉もしくは木玉
  • ハンドル固定ボルト
  • 水口固定ボルト
  • ロッド棒取付ボルト
  • 台締めボルト

※ボルトは標準ではユニクロメッキです、ステンレスにも変更できます。
赤字の部品が打ち込み型と異なります

オンラインショップ

サイズについて:部品は32・35のものがあります。ポンプのサイズ確認方法はこちら

公共事業向け は公共事業向けに強くおすすめするマークです。ご家庭用にもご注文いただけます。

部品表

価格表をダウンロードする(※手押しポンプ本体・部品共通価格表)

部品名 打ち込み式(U) 台板式(D)
ハンドル
ハンドル

手押しポンプのハンドルです。手押しポンプ胴体に取り付ける際にボルトはヒトの手で留めてください。

工具を使用してボルトを留めると破損する恐れがあります。

水口
水口
手押しポンプの吐水口です。
ピストン
(木玉orプラ玉 +ロッド)

木玉
木玉

レインワールドオリジナルサービス
弊社では10日以上、木玉を水につけてから出荷しています。木玉が膨脹して動かなくなるなどのトラブルを避けるのが狙いです。

手押しポンプ本体販売時は木玉ではなくプラ玉を標準採用しています。

木玉用革(皮)
木玉用皮

木玉用の革(皮)※交換用です。使用していくうちに皮が消耗したら皮のみを交換できます。

木玉の革の交換方法はこちら

ロッド
ロッド
木玉、プラ玉を取り付けてピストンになります。

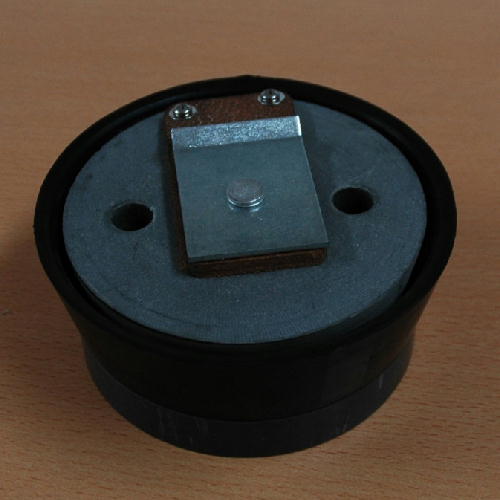

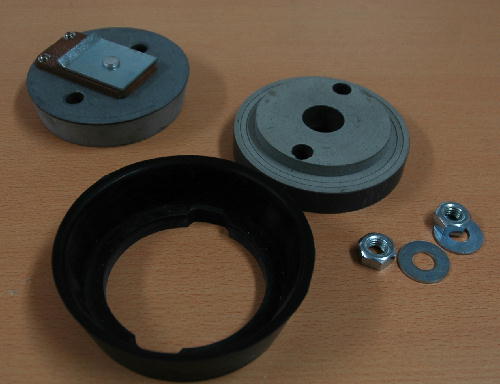

プラ玉
プラ玉

弊社では手押しポンプ販売時にはこちらのプラ玉が標準採用になっています。

『プラ玉ピストン』は東邦工業の登録意匠品です。

ワンゴム
ワンゴム
プラ玉の周りについているゴムです。
最強ピストン
最強ピストン

耐久性に優れたピストンのため、公共用におすすめです。

詳細はこちら

合ゴム
合ゴム
  打ち込み手押しポンプ用のパッキンです。
玉下
玉下


玉下は、打ち込み式ポンプ(型番U)のフランジの部分で、弁と一体になっております。中央のコマ状の部分が弁です。何故、弁がこのような形をしているかというと、打ち込み井戸は砂を吸い上げやすいため、弁の途中に砂がはさまれないよう傾斜をつけているわけです。パッキン部分は、コマ状の弁と、密着するよう面的に接しているのがわかると思います。よくパッキンだけ交換したいという問い合わせがありますが、実は、弁とパッキンが密着するように、パッキンを削って仕上げているため、パッキンだけを入手しても、正しく弁とパッキンを密着させることができません。

POINT コマ状の傾斜のついた弁、面的に受けるパッキン、中央のボルトでいつも正しく弁が落ちるようになっている。

※廃盤

降水プラグ付玉下
降水プラグ玉下



寒冷地の冬場の凍結に備えて、配管内の水を抜くことのできる玉下です。打ち込み手押しポンプ用です。

※本商品は廃盤になります。

本商品の代替方法として、配管の途中を分岐させてバルブをつけることで、使用後にバルブを開き水を抜く方法があります。

ライト弁
ライト弁


台板手押しポンプ用の弁付きパッキンです。写真掲載側を上側にして取り付けます。

間違いの多い取付位置

下次
下次


台板手押しポンプ用です。ポンプの最下部になり配管を接続します。

※台板より上側に取り付けてください。

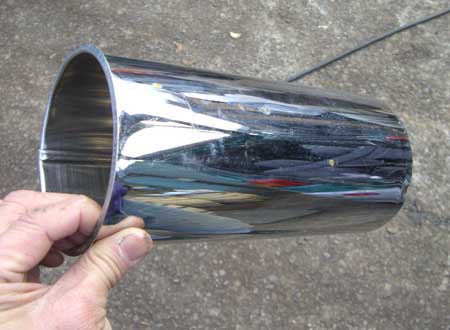

ステンレス下次ステンレス下次   35用のステンレス製の下次です。
鋳物の下次の場合、経年によって錆びつき配管が外れなくなる恐れがあります。ステンレス製はそのようなことがありません。
メンテナンス性を考えるとステンレス製がおすすめです。

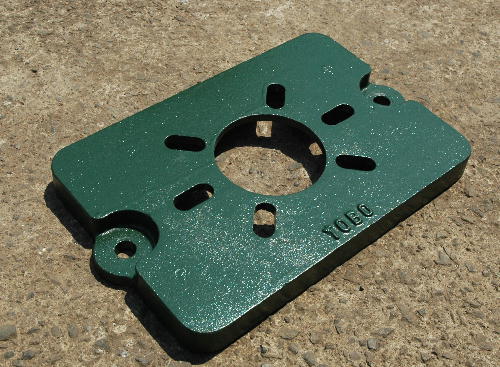

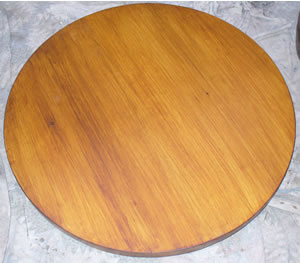

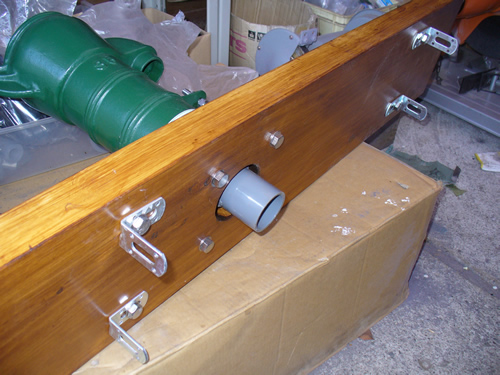

台板
台板


標準の台板以外に特注で台板を製作することもできます。ただし高価になります。

台板の詳細

プレート
鉄プレート


木材の台板を鉄製にしたものがこちらのプレートです。木材の長期使用により腐る問題を解消しました。

図面

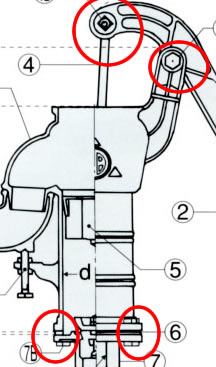

ハンドル取付ボルト・ナット ステンレス。
水口固定ボルト・ナット ユニクロ。
ロット取付ボルト・ナット ステンレス。
玉下取付ボルト・ナット   ステンレス。
台締めボルト・ナット   ステンレス。

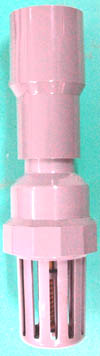

フート弁フート弁

配管の先端にとりつけ、ポンプからの水の落下を食い止めます。台板タイプには、標準で添付してます。
規格:30A 材質塩ビ

※現在は写真とは異なるイタリア製のフート弁が標準採用です。

イタリア製フート弁写真はこちら

ステンレス製フート弁
ステンレス製フート弁

  配管の先端にとりつけ、ポンプからの水の落下を食い止めます。

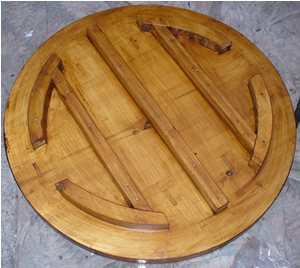

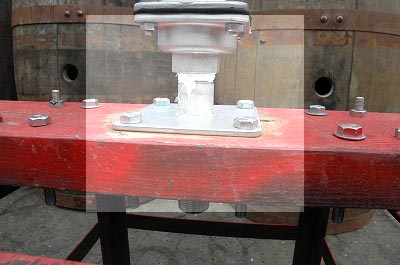

特注台板特注台板

井戸枠のサイズにあわせて特注品もご用意いたします。

詳細はこちら

特注ステンレス製台板
特注ステンレス台板


井戸枠の大きさにあわせて製作できます。非常にしっかりしたものになります。

詳細はこちら

砂入れ防止カバー
指挟み防止カバー砂入れ・指挟み防止カバー

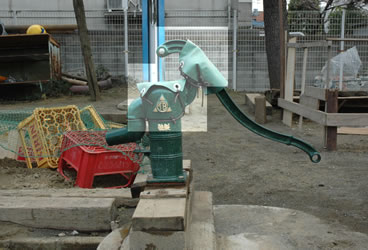

幼稚園、公園などの不特定の方が利用する場所では、指を挟むことを防止する「ハンドルカバー」、砂等を口から投入されないようにするための「砂入れ防止カバー」を必ずポンプカバーをつけることをおすすめします。

詳細はこちら

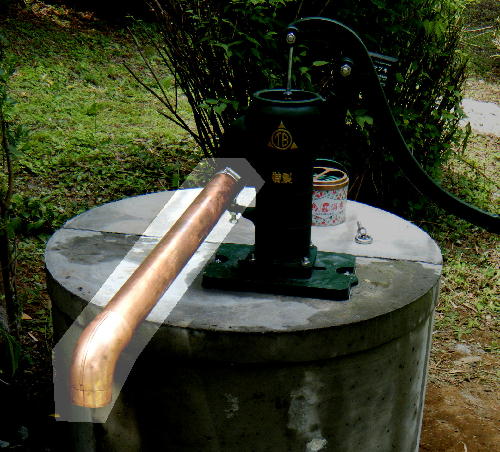

銅パイプ水口延長水口延長銅パイプ

銅パイプによる水口の延長 L=50cm、ステンレスバンド、銅エルボー付属)

詳細はこちら

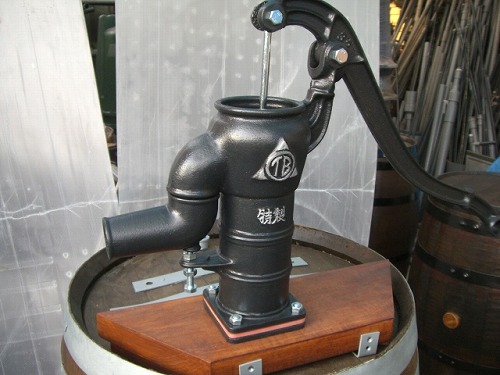

レインワールドオリジナルカラー塗装オリジナルカラー 人気のレインワールドオリジナルカラー「ロダン」に塗装します。
ご注文後、塗装のため少しお時間いただきます。

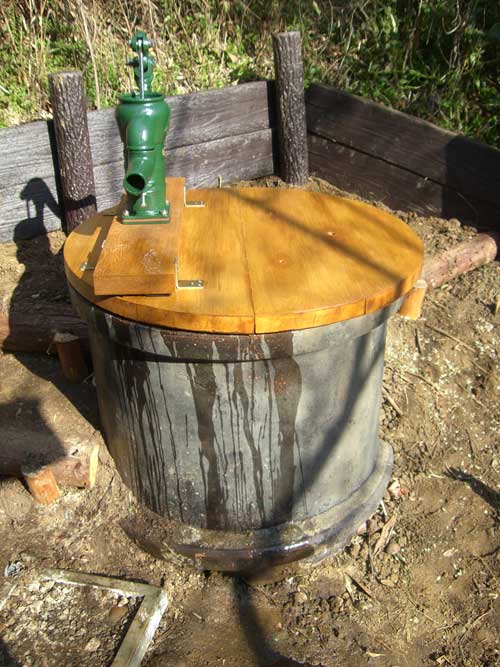

特注井戸蓋特注井戸蓋

井戸枠の大きさに合わせて井戸蓋を製作できます。

詳細はこちら
